花鍵軸軸加工流程

棒料、鍛件 → 粗車加工 → 調質 → 精車加工 → 銑鍵槽 → 熱處理（表面淬火貨滲碳淬火） → 研磨中心孔 → 粗磨 → 精磨 → 成品檢測包裝

花鍵軸軸質量控制流程

進貨檢測：尺寸檢測、探傷檢測 → 檢測尺寸 → 檢測硬度 → 檢測尺寸 → 檢測鍵槽尺寸 → 檢測硬度 → 檢測孔徑 → 檢測尺寸 → 終檢

數控車床加工、立車加工、龍門銑加工、臥式車床加工、磨床加工、焊接加工

產品工藝

　　1、鍛造 ------材料包括35 CrMo、42 CrMo、45#或根據要求;

　　2、粗車-----------10米臥式車床粗車削，單邊緣留有3-5mm的余量;

　　3、探傷檢測--------利用UT裝置檢測內部結構;

　　4、熱處理-----淬火回火提高了硬度和耐磨性;

　　5、精車-------滿足公差尺寸要求的外徑和階段精加工根據圖紙要求;

　　6、磨加工------保證產品的表面光潔度;

　　7、鉆孔-------數控龍門鏜銑床，四軸聯動機構，精度可達0.01mm;

　　8、銑鍵槽 ------- 6m數控龍門鏜銑床，有側銑頭;

　　9、涂抹防銹油------防止產品生銹 根據客戶需求;

　　10、包裝發貨。

河南洛陽大型機械加工廠家|大型非標零部件|大型機加工件|大型礦山車輛用零部件

大型非標零部件、機械加工異形件、底座法蘭、法蘭盤機加工廠家加工定做

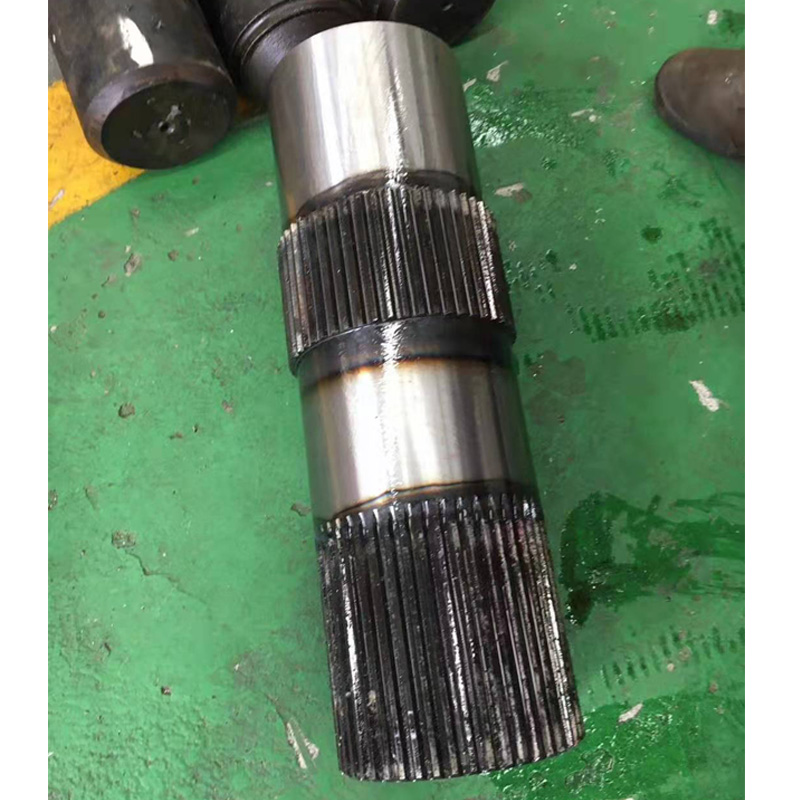

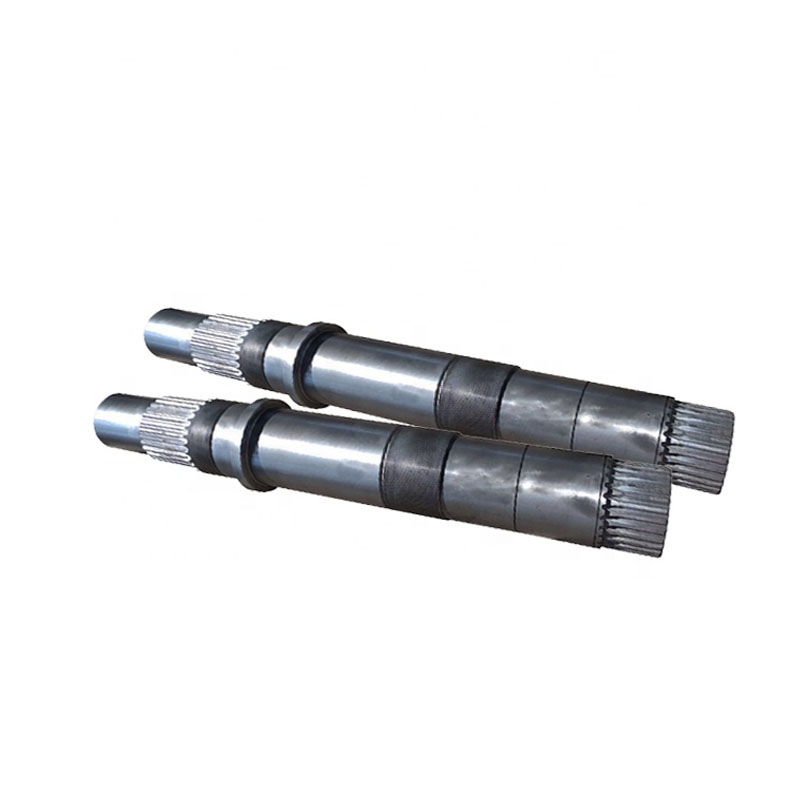

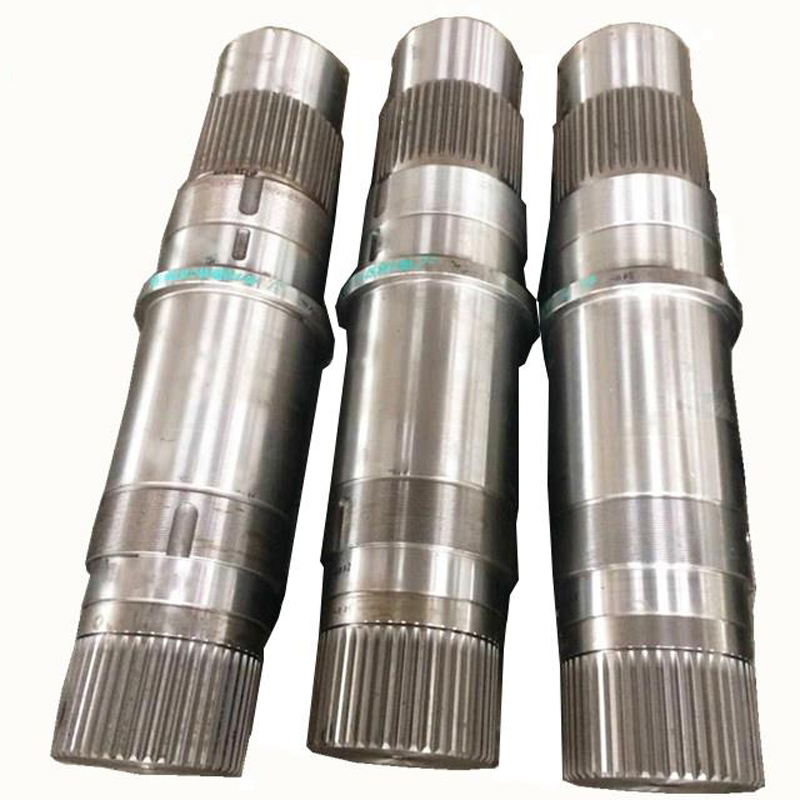

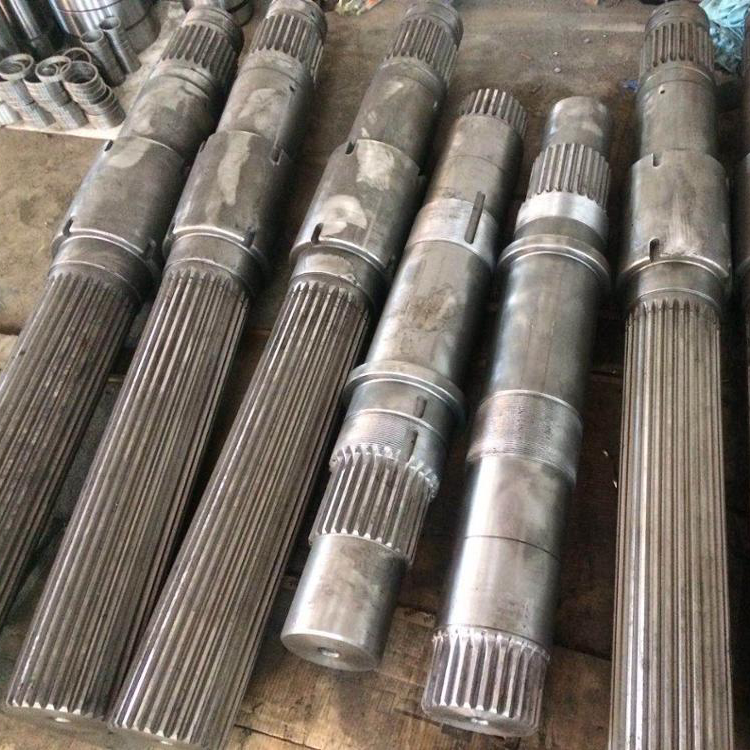

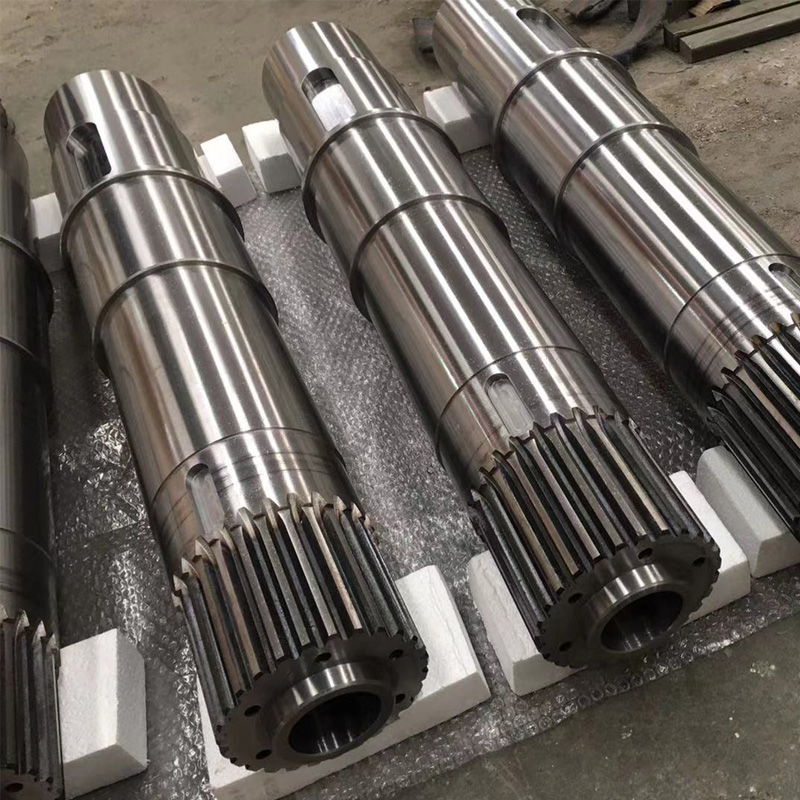

臥式車床加工花鍵軸|數控車床加工花鍵軸|花鍵軸來圖加工|花鍵檢測銑花鍵|內花鍵外花鍵加工

花鍵軸是機械傳動一種，和平鍵、半圓鍵、斜鍵作用一樣，都是傳遞機械扭矩的，在軸的外表有縱向的鍵槽，

套在軸上的旋轉件也有對應的鍵槽，可保持跟軸同步旋轉。在旋轉的同時，有的還可以在軸上作縱向滑動，如變速箱換檔齒輪等

材料使用：

1、碳素鋼35、45、50等優質碳素結構鋼因具有較高的綜合力學性能，應用較多，其中以45鋼用得***為廣泛。

為了改善其力學性能，應進行正火或調質處理。不重要或受力較小的軸，則可采用Q235、Q275等碳素結構鋼。

2、合金鋼具有較高的力學性能，但價格較貴，多用于有特殊要求的軸。

例如采用滑動軸承的高速軸，常用20Cr、20CrMnTi等低碳合金結構鋼，經滲碳淬火后可提高軸頸耐磨性；

機轉子軸在高溫、高速和重載條件下工作，必須具有良好的高溫力學性能，常采用40CrNi、38CrMoAlA等合金結構鋼。

軸的毛坯以鍛件優先、其次是鋼；尺寸較大或結構復雜者可考慮鑄鋼或球墨鑄鐵。

例如，用球墨鑄鐵制造曲軸、凸輪軸，具有成本低廉、吸振性較好，對應力集中的敏感性較低、強度較好等優點。軸的力學模型是梁、多數要轉動，因此其應力通常是對稱循環。

其可能的失效形式有：疲勞斷裂、過載斷裂、彈性變形過大等。軸上通常要安裝一些帶輪轂的零件，因此大多數軸應作成階梯軸，切削加工量大。

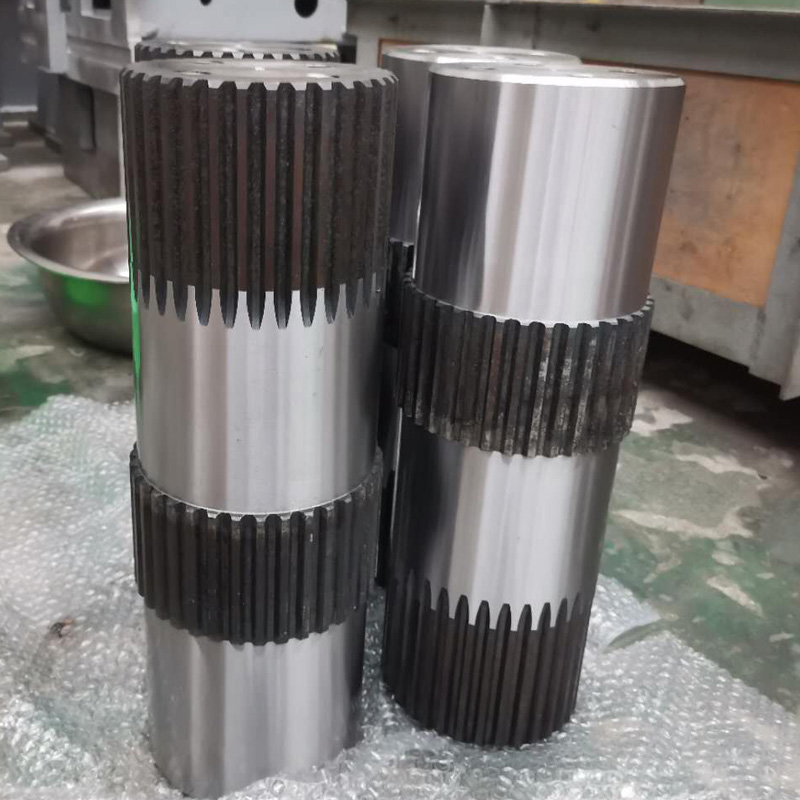

花鍵軸分矩形花鍵軸和漸開線花鍵軸兩大種類

花鍵軸中的矩形花鍵軸應用廣泛,而漸開線花鍵軸用于載荷較大，定心精度要求高，以及尺寸較大的連接。

矩形花鍵軸通常應用于飛機、汽車、拖拉機、機床制造業、農業機械及一般機械傳動等裝置。

由于矩形花鍵軸多齒工作，所以承載能力高，對中性、導向性不錯，而其齒根較淺的特點可以使其應力集中小。

另外花鍵軸的軸與轂強度削弱小，加工比較方便，用磨削方法可以獲得較高的精度。

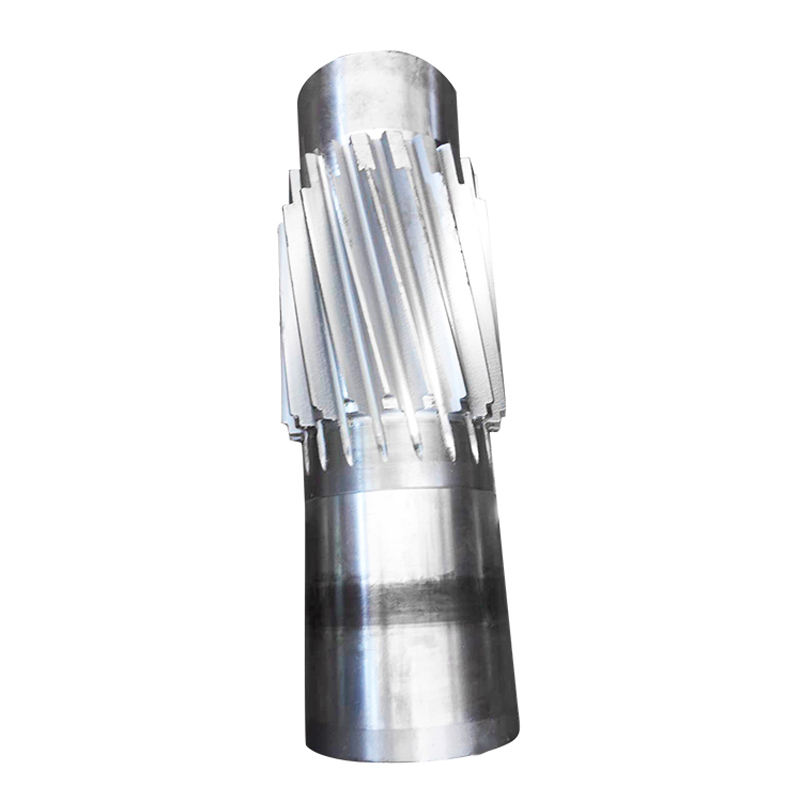

漸開線花鍵軸用于載荷較大，定心精度要求高，以及尺寸較大的連接。

其特點：齒廓為漸開線，受載時齒上有徑向力，能起自動定心作用，使各齒受力均勻，強度高壽命長，加工工藝與齒輪相同，易獲得較高精度和互換性

1）加工材料：材料整體采用高品質鋼材，不易生銹，外表光潔。

  2）加工方式：車，磨，刨，銑，CNC加工等，一體成型，結構穩定

，注重產品的每個細節，竭力打造高精度、高硬度、質量過硬的產品。

3）尺寸公差：根據圖紙要求公差統一保證在±0.02以內，嚴格按照圖紙進行加工。

 4）應用領域：加工產品廣泛應用于印刷包裝機械、立體車庫設備、環保機械、輸送設備、

化工設備、冶金礦山設備、鋼鐵電力設備、攪拌設備、筑路機械、制糖工業、

風力發電、扶梯電梯驅動、船舶領域、輕工領域、造紙領域、冶金行業、

污水處理、建材行業、起重機械、輸送線、流水線等場合，歡迎來電咨詢！
